Alles aus einer Hand

CNC-Bearbeitung erfolgt bei uns programmgesteuert. Der Zerspanungsvorgang verläuft auf Basis der „Computerized Numerical Control“, einer computergestützten vollautomatisierten Maschinensteuerung. Der CNC-Fräsvorgang wird von einem im Steuerteil integriertem Microcomputer übernommen.

Wir produzieren mit 13 CNC Drehautomaten, 8 CNC Bearbeitungszentren (3 bis 11-Achsig) und verschiedenen CNC-gesteuerten Messgeräten, darüber hinaus verfügen wir über ein breites Spektrum ergänzender Maschinen und Automaten.

Wenn Sie unsere Maschinenparkliste mit allen Parametern der Anlagen und weiteren Details zu unseren Produktionsanlagen als Übersicht erhalten wollen, dann kontaktieren Sie uns gerne. Maschinenparküberblick als Download

Egal, ob Sie Prototypen entwickeln, Serienteile herstellen oder komplexe Bauteile bearbeiten möchten, unsere CNC-Fräsmaschinen sind darauf ausgelegt, Ihre Anforderungen zu erfüllen.

Wenn Sie einen tieferen Einblick in unsere Produktionsstätte gewinnen wollen, dann können Sie unser Firmenvideo auf Youtube anschauen.

HELGA, OTTO, BEATE, RUDI und ROBI

Kernstück unserer Produktion ist unsere Fertigungslinie: „HELGA, OTTO, BEATE, RUDI und ROBI“ + Magazin (5 Einheiten mit 255 Werkstückplätzen), Waschstation + Messstation: der Hersteller (Erowa, Zeiss, DMG Mori und Certa Systems)



Systemtechnologie: Erowa (ERD 150L an EROWA RoboSPA), Messtechnik: Zeiss (Zeiss Center Max, Frästechnik: DMG Mori (% Doppelracks und eine Beladestation mit 255 Plätzen IST 148), Prozessteuerung: Certa Systems (JMS 4.0 MoldLine)

Fräsen

CNC-Fräsen mit höchster Präzision erfolgt bei uns programmgesteuert. Der Fräsvorgang gestaltet sich dabei weitestgehend automatisiert. Die Herstellung komplexer Bauteile, kompletter Baugruppen kann mit der verfügbaren Technik bei höchster Automatisierung wirtschaftlich und in gleichbleibend hoher Qualität Just-in-Time erfolgen. Vom Prototyp bis zur Serienproduktion in unterschiedlichen Materialien.

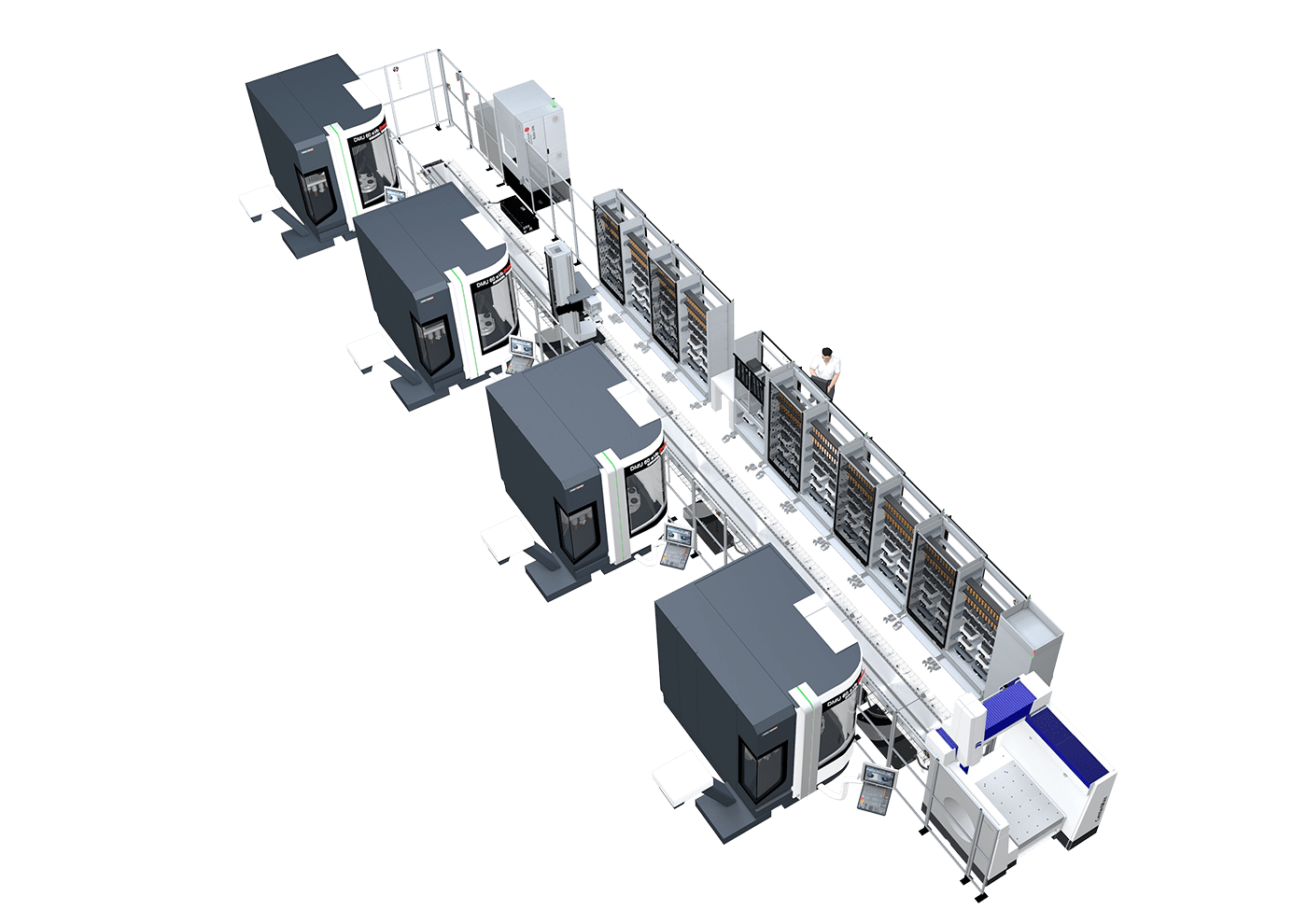

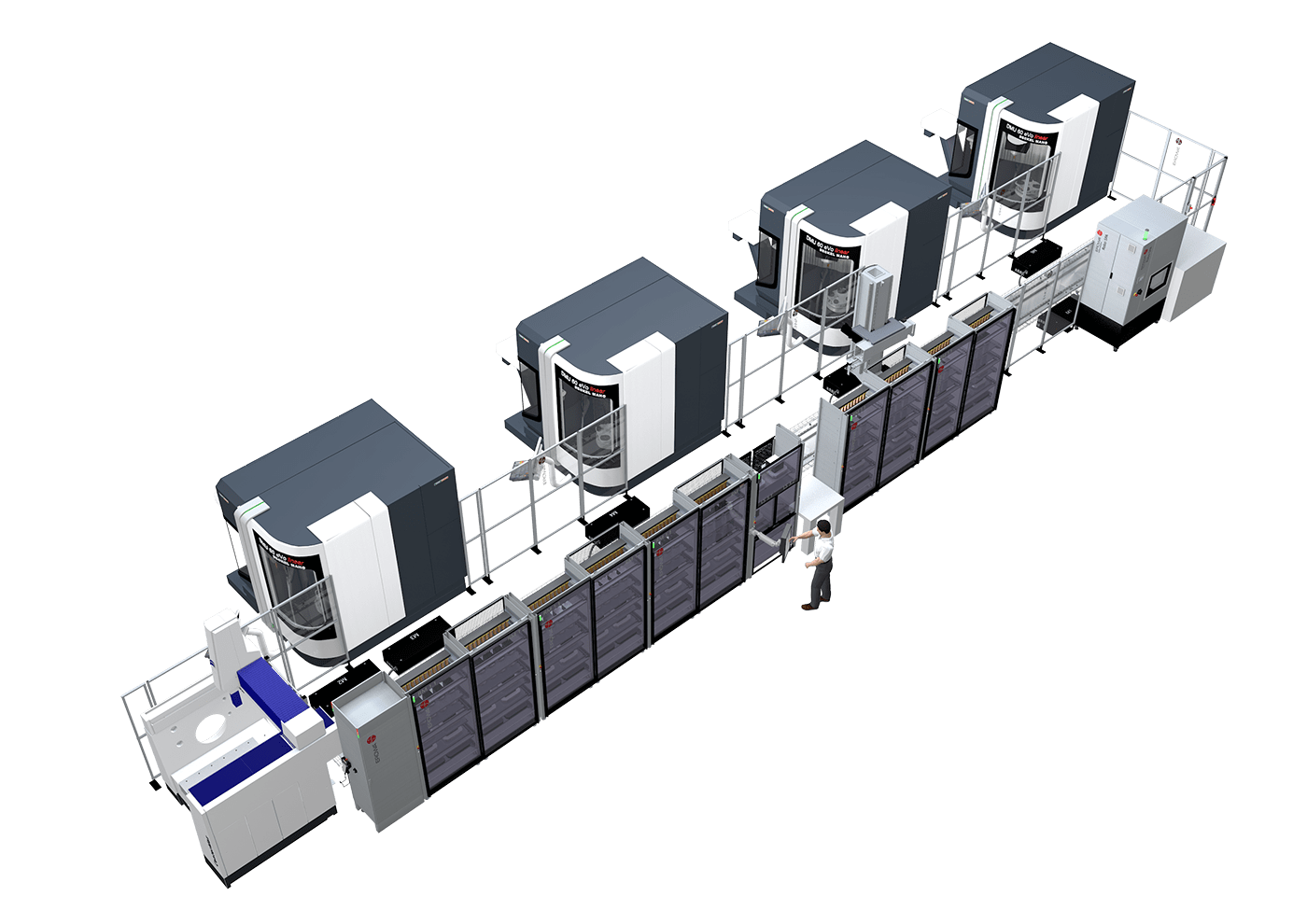

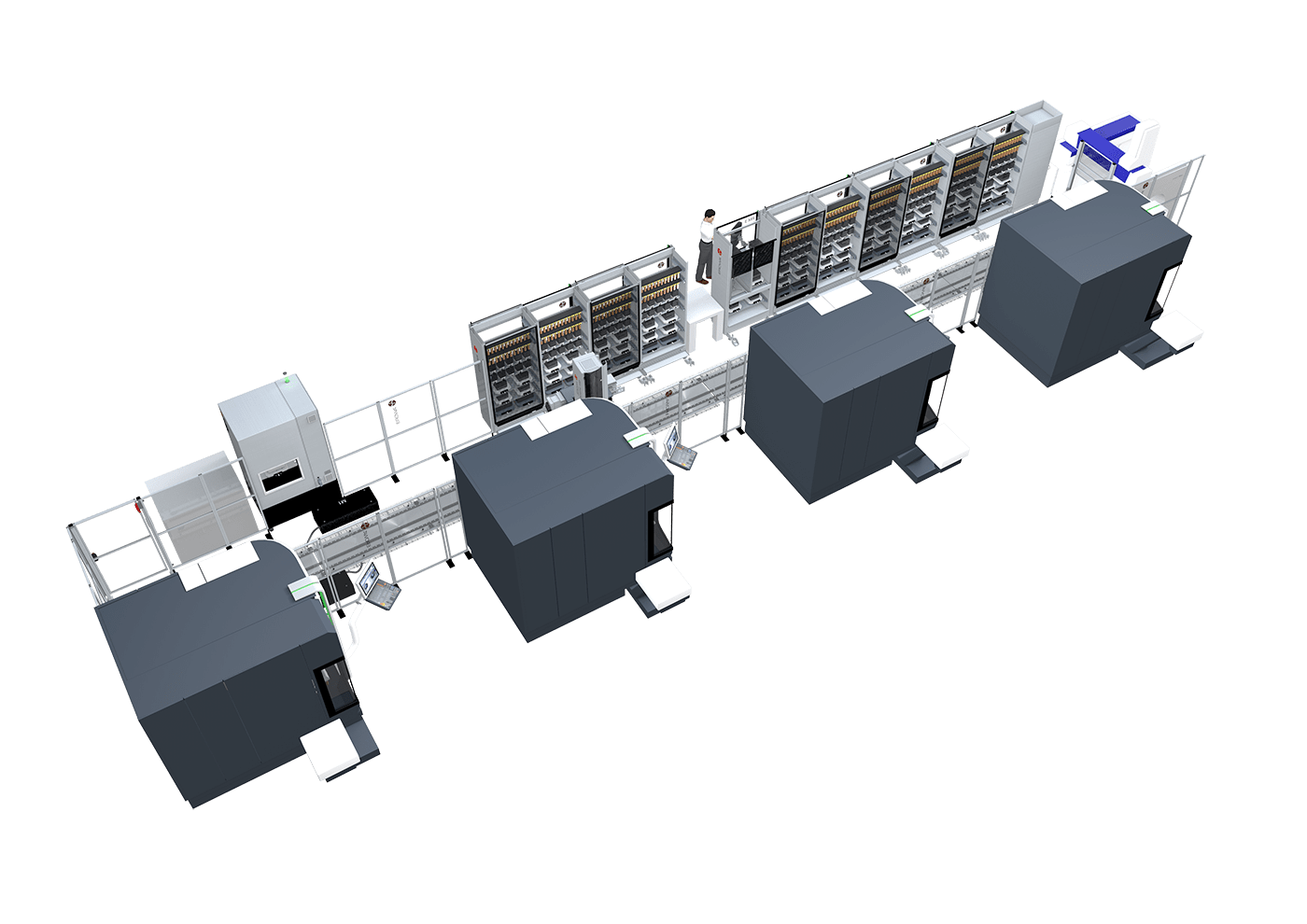

Automatisierte Produktionslinie

... bestehend aus EROWA Robot Dynamic 150 Linear Palettenwechselsystem zur Verknüpfung folgender Maschinen:

  • 4x CNC- Bearbeitungszentrum Fabrikat DMG DMU 60 Evolution Linear (mit Werkzeugwechselerweiterung) (X 600 Y 500 Z 500)
  • 1x EROWA RoboSPA Teilereinigungsanlage
  • 1x Zeiss CENTER MAX Koordinatenmessmaschine
  • 5x Doppelrackmagazin für EROWA ITS 148 Palettensystem
  • 1x Rackmagazin mit integrierter Beladestation
CNC-Bearbeitungszentrum DMC 650 V
  • 1 x Fabrikat Deckel Maho mit Werkzeugwechselerweiterung (X 650 Y 520 Z 475)
CNC-Bearbeitung mit EROWA Multirobot Palettenwechselsystem
  • 1 x Fabrikat Hermle C 20 mit Werkzeugwechselerweiterung (X 600 Y 450 Z 450)
  • 1 x Fabrikat Hermle C 30 mit Werkzeugwechselerweiterung (X 650 Y 600 Z 500)
CNC-Bearbeitungszentrum mit Werkzeugwechsler
  • 5 Achsen:
    • 2 x Fabrikat Hermle C 600 U  (X 600; Y 450; Z 450)
  • 3 Achsen:
    • 1 x Fabrikat Hermle U 630 T  (X 630; Y 500; Z 550)
    • 1 x Fabrikat Hermle U 1000 T  (X 1000; Y 630; Z 550)
CNC- Fräsmaschine
  • 3 Achsen:
    • 1 x Fabrikat Deckel FP4  ( X 400; Y 400; Z 400)

Drehen

Mit unseren innovativen CNC-Drehmaschinen verfügen wir über ein breites Fertigungspotential und können Bauteile in Abmessungen von Ø3 mm bis Ø400 mm fertigen. Mit Lademagazin ausgerüstete CNC-Langdrehautomaten ermöglichen die Fertigung von unterschiedlichen Losgrößen mit großer Kosteneffizienz. Individuell werden zum passenden Produkt die optimalen Drehautomaten eingesetzt. Automatisch bestückt können wir 24/7 produzieren.

CNC-Langdrehautomaten mit Lademagazin
  • 1 x Fabrikat Star SW20 (Stangendurchlass max. 20mm)
  • 1 x Fabrikat Star SV32 (Stangendurchlass max. 32mm)
CNC-Bearbeitungszentrum mit Lademagazin
  • 2 x Fabrikat Index C 100 (Stangendurchlass max. 42mm)
CNC-Drehautomaten mit Lademagazin
  • 2 x Fabrikat SVM Angelini Snupy (Stangendurchlass max. 42mm; Futterteile bis Ø200mm bei max. 300mm Spitzenlänge)
CNC-Drehautomaten
  • 2 x Fabrikat SVM Angelini Snupy (Futterteile bis Ø200mm bei max. 300mm Spizenlänge)
  • 3 x Fabrikat EMCO Maxxturn 25 (Stangendurchlass max. 25mm)
  • 1 x Fabrikat EMCO Maxxturn 65 (Stangendurchlass max. 65mm)
  • 1 x Fabrikat EMCO Maxxturn 45 (Stangendurchlass max. 45mm)

Baugruppenmontage

Wir kom­bi­nieren und mon­tieren in unserem Haus pro­du­zierte Prä­zisions­teile mit teil­weise extern pro­du­zierten Norm­teilen. Die voll­ständig mon­tier­ten Bau­gruppen werden gemäß den Auf­trag­geber­vor­gaben ver­messen und be­schriftet, so dass die Kom­po­nen­ten beim Auf­trag­geber in Vor­rich­tung­en und Ma­schinen pass­genau in­te­griert werden können. Optional be­kommt der Auf­trag­geber mit jeder Kom­po­nen­te einen in­di­vi­du­el­len Mess- bzw. Prüf­bericht.

Vorrichtungsbau

Neben einzelnen Baugruppen und Komponenten verarbeiten und montieren wir die in CNC-Präzisionsbearbeitung gefrästen und gedrehten Werkteile, sowie teilweise extern produzierte Normteile, zu vollständigen Vorrichtungen. Diese Vorrichtungen kommen in unterschiedlichen Branchen zum Einsatz. Gemeinsam mit der Wolkenstein Engineering GmbH fertigen wir Löt-, Spann-, Fräs- oder Messvorrichtungen komplett von der Konstruktion über die Produktion, Qualitätskontrolle bis zur Vermessung in einer Hand.

Vermessen

Die automatisierte Durch­führung von Mess- und Prüf­vor­gängen direkt an der Werk­zeug­maschine ver­kürzt die Durch­lauf­zeiten und garan­tiert Quali­tät der Bau­teile. Parallel werden auch die Werk­zeuge auto­ma­tisch über­prüft und ver­messen. So können prä­ventiv Stand­zeiten der An­lage ver­mieden werden. Mit den CNC-ge­steuer­ten Mess­ma­schinen können wir auch Erst­muster­prüf­berichte, Prüf­be­schei­ni­gungen nach Ihren in­di­vi­du­ellen Vor­gaben und kunden­spe­zi­fi­sche Mess­pro­tokolle er­stellen. Das Ko­ordi­naten­mess­system ver­fügt hier­bei über ein CNC-ge­steuer­tes Posi­tio­nier­system oder ein hand­ge­führtes Ver­fahr­system, mit dem das Mess­kopf­system (Sensor) und das Mess­objekt in ihrer räum­lichen Lage relativ zu­ein­ander be­wegt werden, um den je­weili­gen Mess­punkt zu er­fassen.

Taktiles Koordinatenmessgerät (CNC gesteuerte Messmaschine)
  • 1 x Fabrikat Zeiss ECLIPSE
  • 1 x Fabrikat Zeiss CENTER MAX
Optisches Konturenmessgerät (CNC gesteuerte Messmaschine)
  • 2 x Fabrikat TESA SCAN 50 Plus
Rauhigkeitsmessgerät
  • 3 x Fabrikat Mitutoyo Surf- Test
Profilprojektor
  • 1 x Fabrikat Mitutoyo PV-5000
CNC-Bearbeitungszentrum mit Lademagazin
  • 2 x Fabrikat Index C 100 (Stangendurchlass max. 42mm)

Konstruktion

Gemeinsam mit der Wolkenstein Engineering GmbH bieten wir Ihnen eine kompetente Beratung und Betreuung von der Prototypenentwicklung bis zur Serienproduktion. Langjährige Erfahrung bei Konstruktion, FEM Analyse, Kinematik, Entwicklungsbegleitende FMEA und Vorbereitung der CE-Freigaben stärken unsere Kompetenz im gemeinsamen Handeln.

Wolkenstein Engineering GmbH

Ihre Aufgaben und Probleme sind unsere Herausforderungen – von der Idee bis zur Serienreife.

Zur Website

Sonstige Anlagen

Unser Maschinenpark:

  • 2x Programmier­arbeits­platz Mastercam CAD-CAM (mit 5-Achs-Simultan­pro­grammie­rung und virtu­eller Maschine)
  • 2x Programmier­system INDEX Virtual Line (mit virtu­eller Ma­schine)
  • 3x Laser­be­schriftungs­system Typ Acsys (mit ge­steuer­tem Teile­appa­rat zur Rund­um­be­schriftung)
  • 2x Werkzeugvermessungs- und Einschrumpfgerät ZOLLER REDOMATIC
  • Hoch­leistungs­injektor-Strahl­kabine Büffel 140 mit Taschen­filter­ab­saug­anlage
  • Ultra­schall-Wasch­plätze zur Teile­reinigung
  • 2x Super­finish­maschine NAGEL SCE/L 30
  • Band­säge­automat HBA 250S-CNC Daiß & Partner
  • Band­säge­automat Kläger HBA 265 G
  • Glatt­walz­maschine (Rollier­maschine) FAD
  • außerdem manu­elle Dreh- und Fräs­maschinen; Bohr­maschinen, Kreis­säge, Endos­kope sowie diverse weitere Mess- und Prüf­geräte
